前言

博主早年一直认为在家中部署VPN并没有实际意义,使用体验也不佳.随着宽带和网络技术的进步,家用 NAS 等设备的普及,加上对不可描述的网络需求,使用OpenWRT软路由作为网络核心,使得整个家庭网络变得非常的重要和丰富.让大家从外网通过 VPN 连接到家里变得更加有意义了.

选择 VPN

博主并没有深入研究各种 VPN 的协议和使用区别,对于用户体验,安全性,便捷性没有概念.好在有一位对网络知识非常了解的朋友强烈推荐和指导,最终选择了在OpenWRT路由器上配置了OpenConnect VPN服务的方案.经过简单尝试,体验超乎想象.

在配置过程中,网上找到的一些技术参考文章大多都不太详细和完整.所以博主重新整理了服务端和客户端的配置流程,并详细讲述利用最安全和方便的证书模式来登录 VPN.由于图文略长,将分为基础配置证书配置两篇文章讲解.

本文为 Stille 原创文章.经实践,测试,整理发布.如需转载请联系作者获得授权,并注明转载地址.

服务端

前提需求

  • OpenWRT 路由器或其他能够部署 OpenConnect VPN 的设备
  • 建议上行 30M的宽带以保证使用体验
  • 拥有公网 IP并配置端口映射

本文以 OpenWRT 路由器内网网段 192.168.1.0 为例.

基本设置

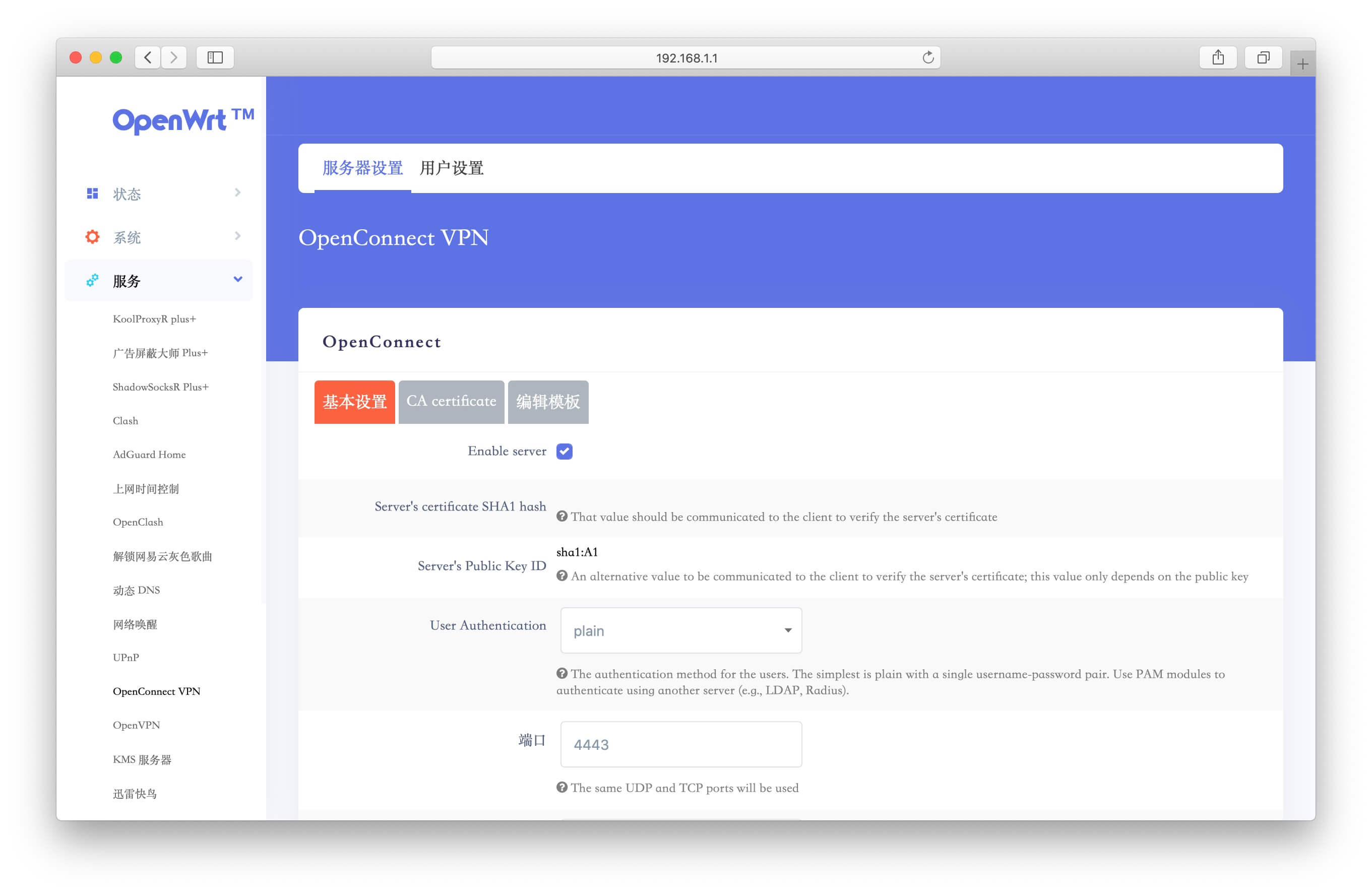

登录OpenWRT路由器,打开服务 - OpenConnect VPN.

勾选 Enable server 启动服务

默认端口为4443,默认 VPN 网段为192.168.100.0,根据情况自行更改.

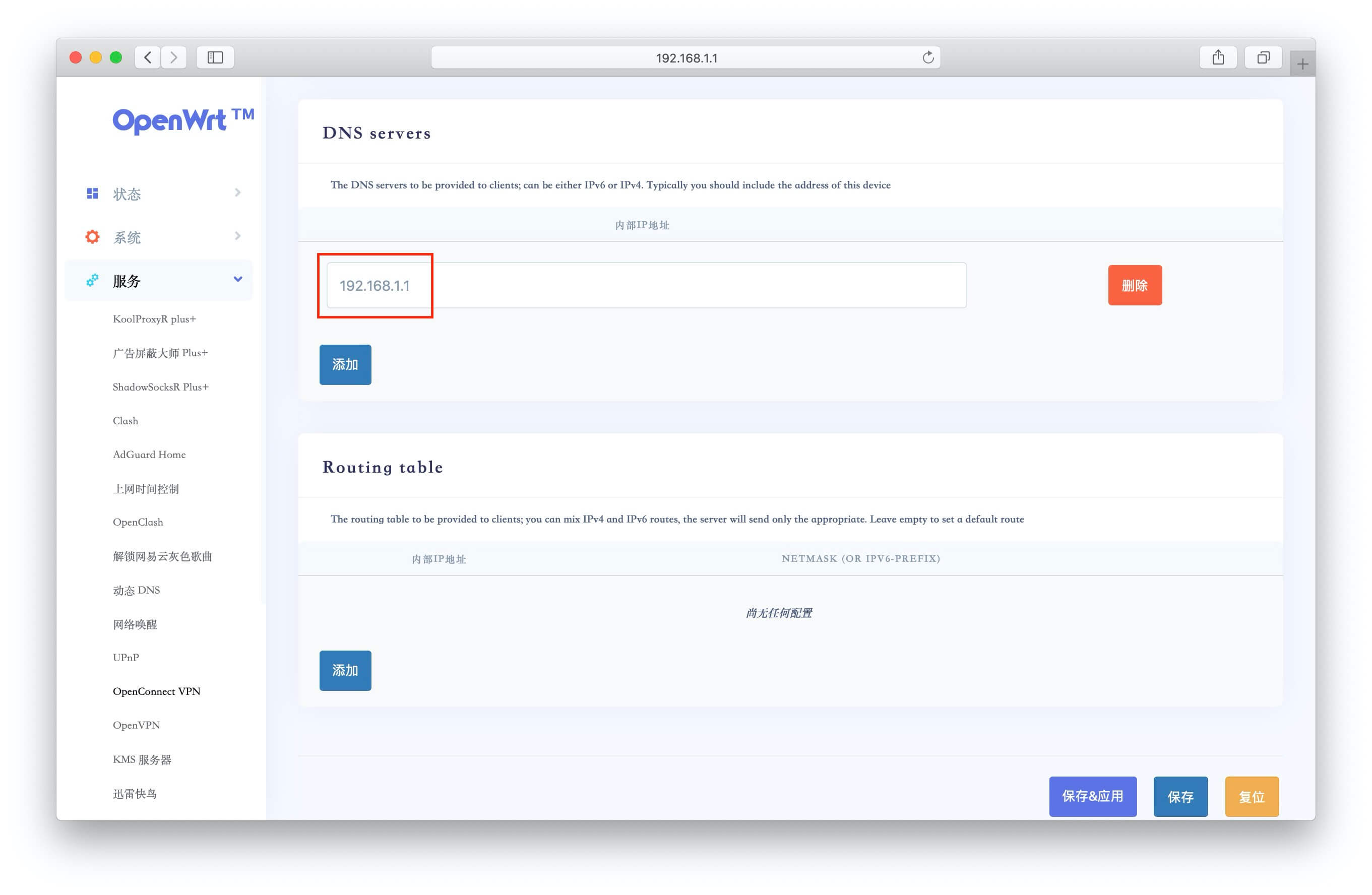

DNS server 填写当前内网网段的DNS.

Routing table

路由表根据需求有两种设置方法

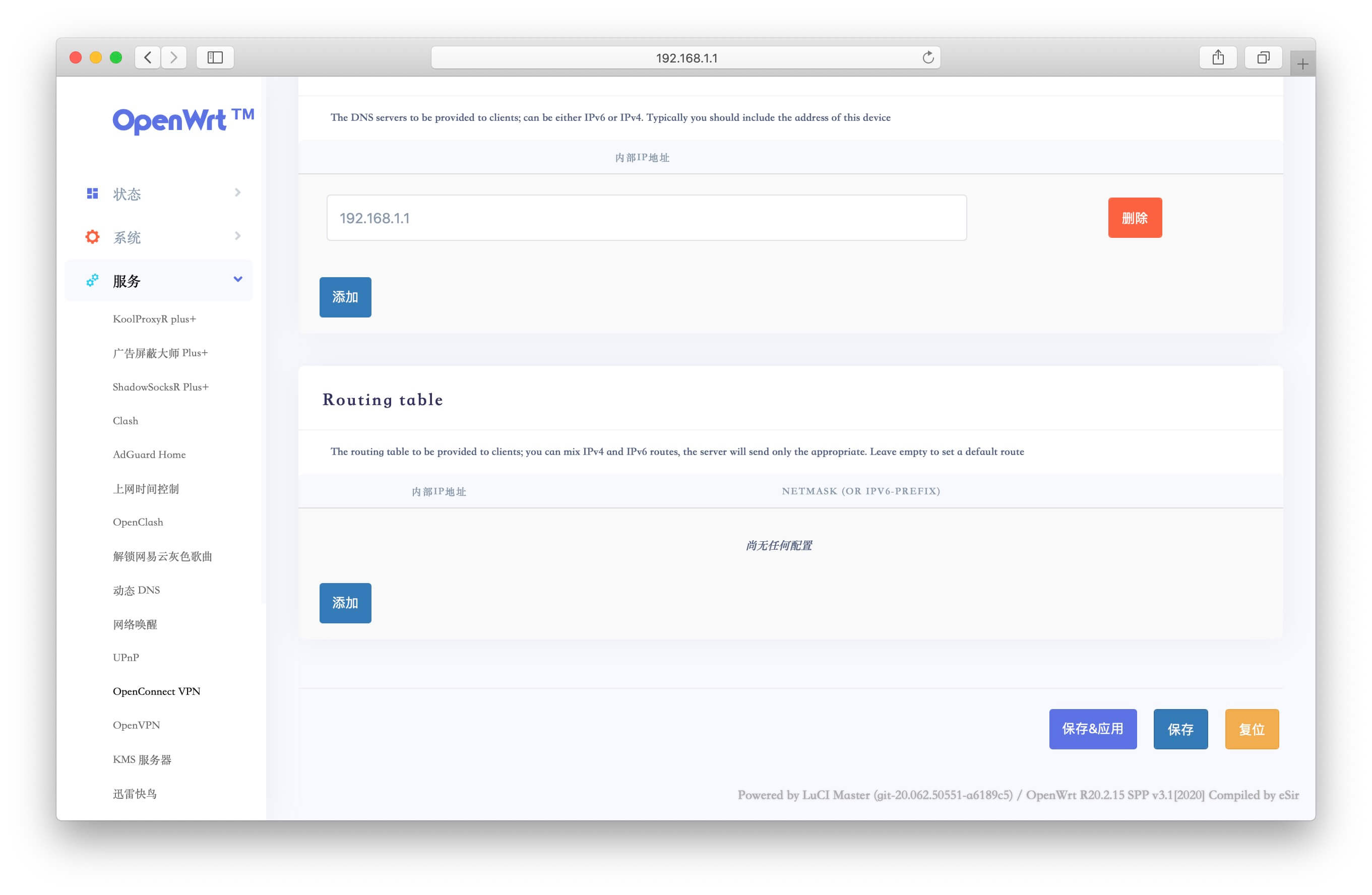

全局代理 - 当客户端连接 VPN 后,客户端所有内外网访问都将通过 VPN 所在的局域网代理.如下图删除所有Routing table即可.

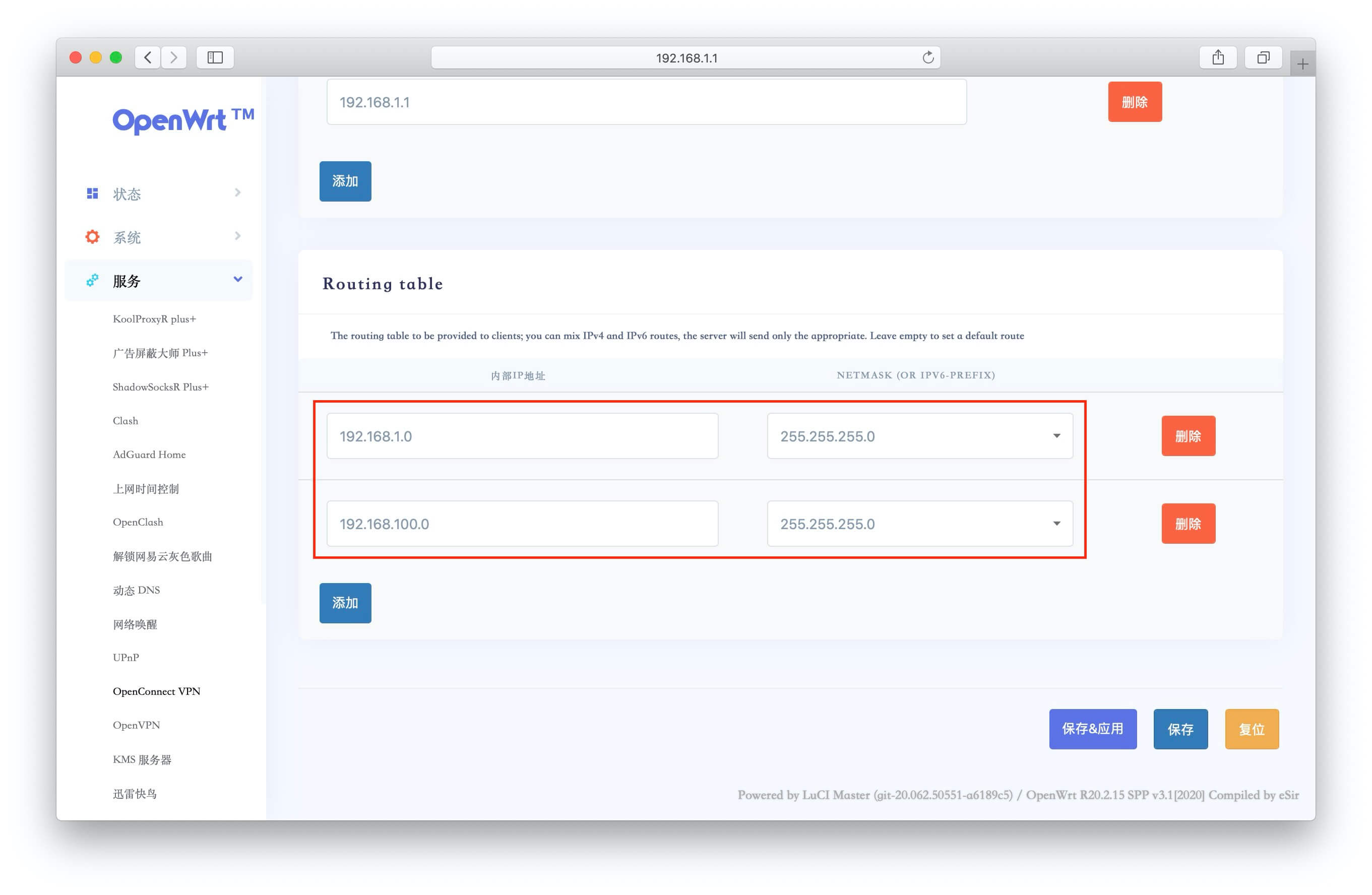

内网代理 - 当客户端连接 VPN 后,客户端所有内网访问通过 VPN 所在的局域网代理,而外网访问则保持使用客户端当前网络.如下图添加内网VPN两个网段即可.

编辑模版

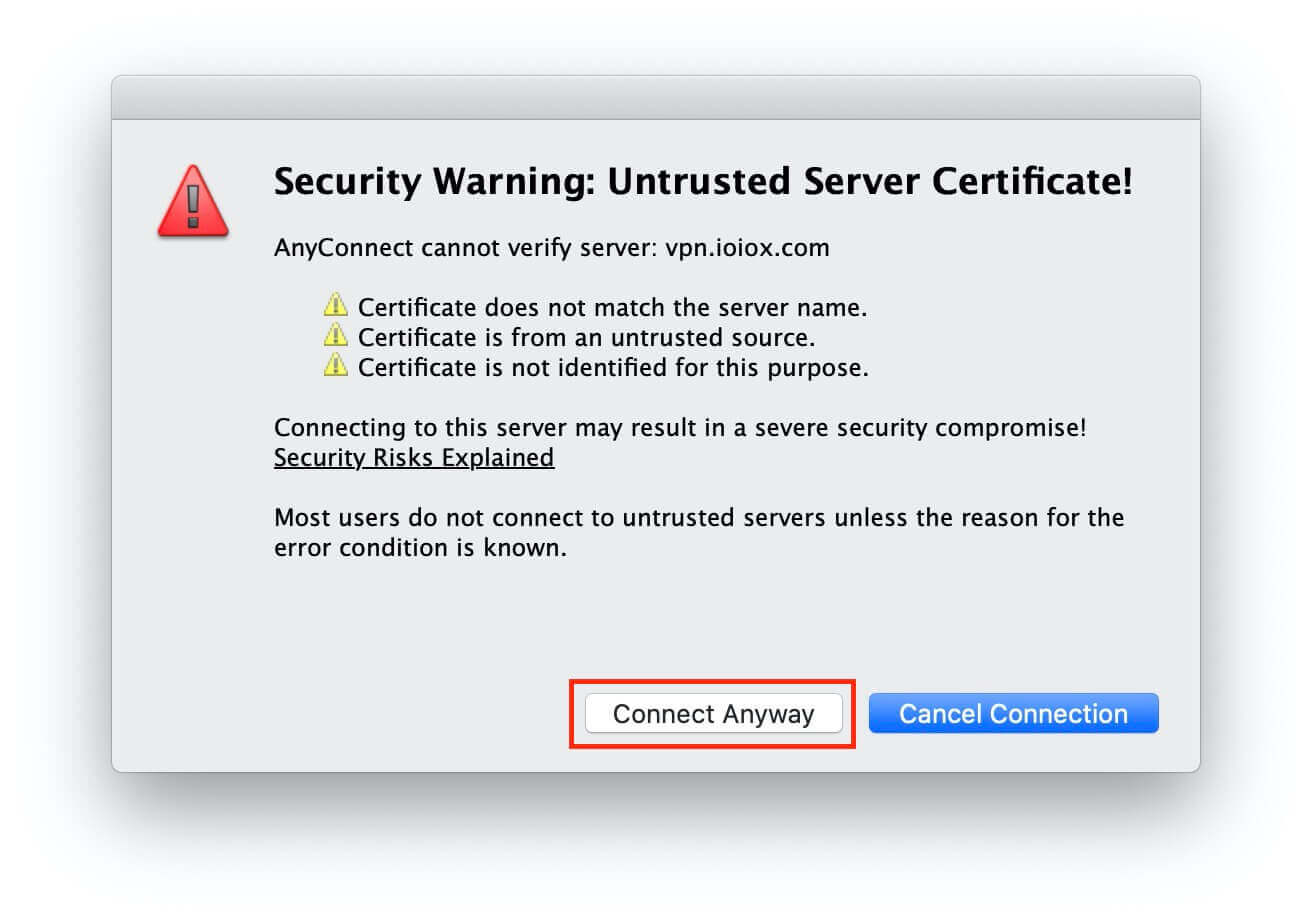

默认模版并不影响使用,只是如下图在通过DDNS域名连接 VPN 时会提示服务器或证书不受信任,可以点击Connect Anyway或者更改设置继续登录.


可以参考以下步骤部署 DDNS 域名证书.

为避免误操作模版导致无法启动服务.提供一份默认模版备用.请别问我为什么!
下载地址 镜像地址

模版中查找以下字段:

server-cert = /etc/ocserv/server-cert.pem
server-key = /etc/ocserv/server-key.pem

DDNS域名证书上传并修改路径.例如:

server-cert = /etc/uhttpd.crt
server-key = /etc/uhttpd.key

用户设置

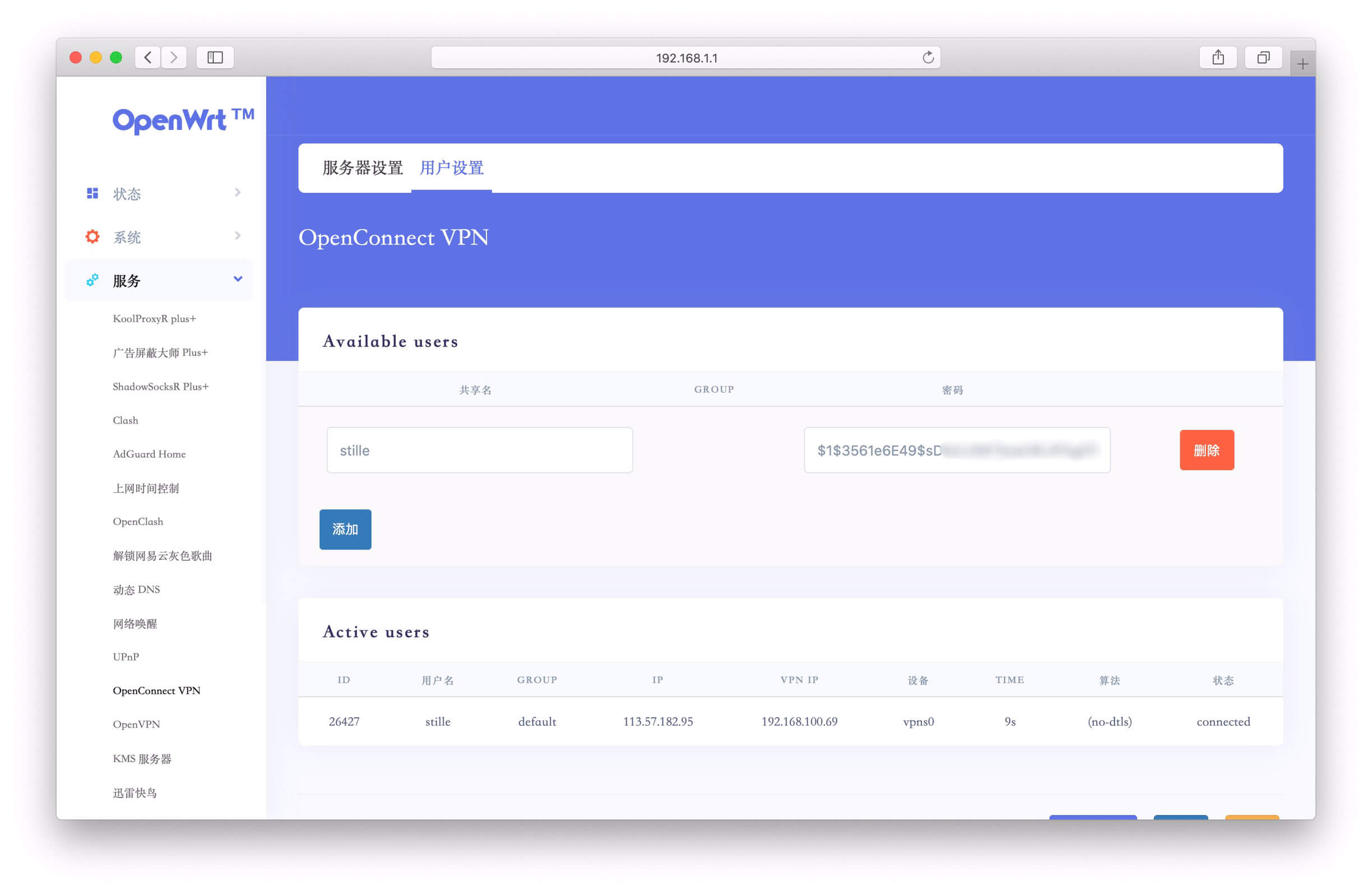

在用户设置中创建用于 VPN 连接的账号和密码.Active users会显示当前连接的用户状态.

如希望使用证书模式登录,此处可以无需配置用户.详情参考下篇文章.

防火墙设置

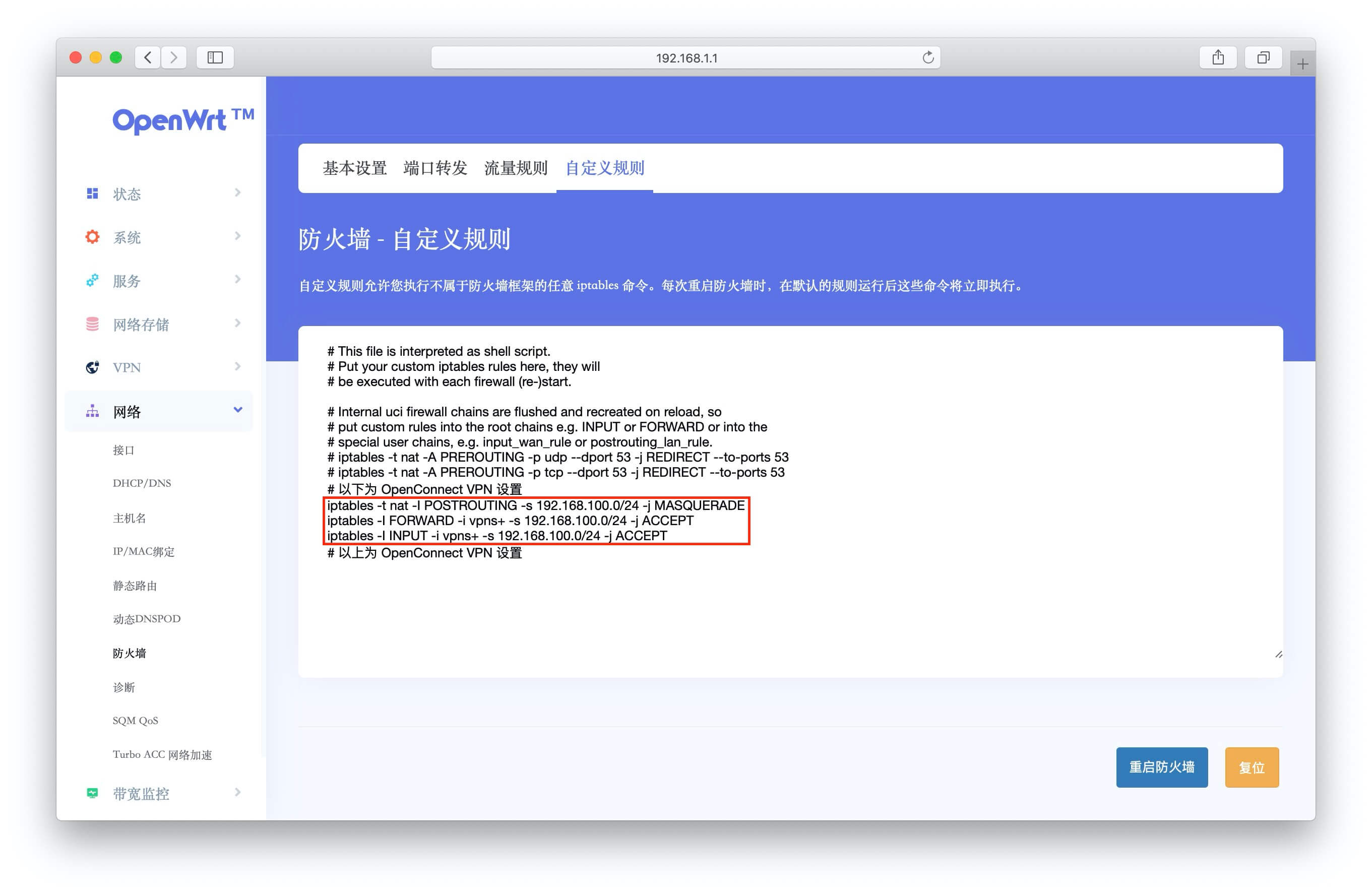

OpenWRT - 网络 - 防火墙 - 自定义规则
添加以下三条记录,允许客户端使用路由器转发流量,重启防火墙生效.

iptables -t nat -I POSTROUTING -s 192.168.100.0/24 -j MASQUERADE
iptables -I FORWARD -i vpns+ -s 192.168.100.0/24 -j ACCEPT
iptables -I INPUT -i vpns+ -s 192.168.100.0/24 -j ACCEPT

注意下图中,如果和我一样有两条 53 结尾的记录,需注释掉,否则可能会导致连接 VPN 成功,却无法访问网站.此两条记录应该是 L 大的固件默认禁用 DNS 转发的规则,如果需要用到 AdGuard,OpenConnect 等插件则需要注释掉.

端口映射

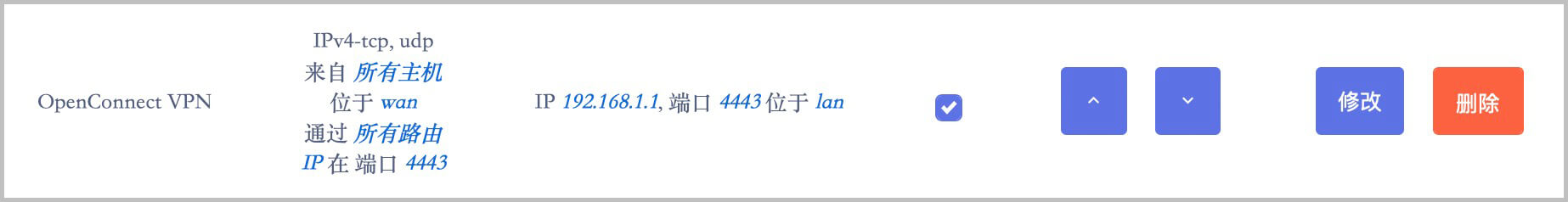

默认端口为4443,添加端口映射路由器IP完成所有配置.

完成配置

服务端的基础配置完成,现在可以下载客户端,使用账号和密码登录连接 VPN.


客户端

下载客户端,使用 DDNS 域名,端口加上账号密码登录.

客户端推荐使用安全,稳定,高效的 Cisco AnyConnect.
OpenConnect VPN 通过实现 Cisco 的 AnyConnect 协议,用 DTLS 作为主要的加密传输协议.
AnyConnect 的 VPN 协议默认使用 UDP DTLS 作为数据传输,如果因网络问题导致 UDP 传输出现问题,它会利用最初建立的 TCP TLS 通道作为备份通道,降低 VPN 断开的概率.使用了 TLS over UDP 技术,少了 TCP 握手和稳定的要求,这也是使用体验大幅提升的原因.

下载地址

https://pan.ioiox.com/shared/FOAgYXjTiVHqnMUN

iOS 客户端可以直接早 App Store 下载

以下链接已失效

Windows 10 操作系统
AnyConnect Mobile 4.8.02045
点击下载

Windows 7/8 操作系统
AnyConnect Mobile 4.7.04056
点击下载

macOS 11 Big Sur
anyconnect-macos-4.9.04043-predeploy-k9
点击下载

macOS 10.15 Catalina
AnyConnect Mobile 4.8.02045
点击下载

macOS Maverick/Yosemite
AnyConnect Mobile 4.7.04056
点击下载

iOS 客户端
Cisco AnyConnect
AppStore 免费下载

Android 客户端
AnyConnect
Google Play 免费下载
点击下载

Linux 系统
AnyConnect-Linux64-4.8.02045
点击下载

安装说明

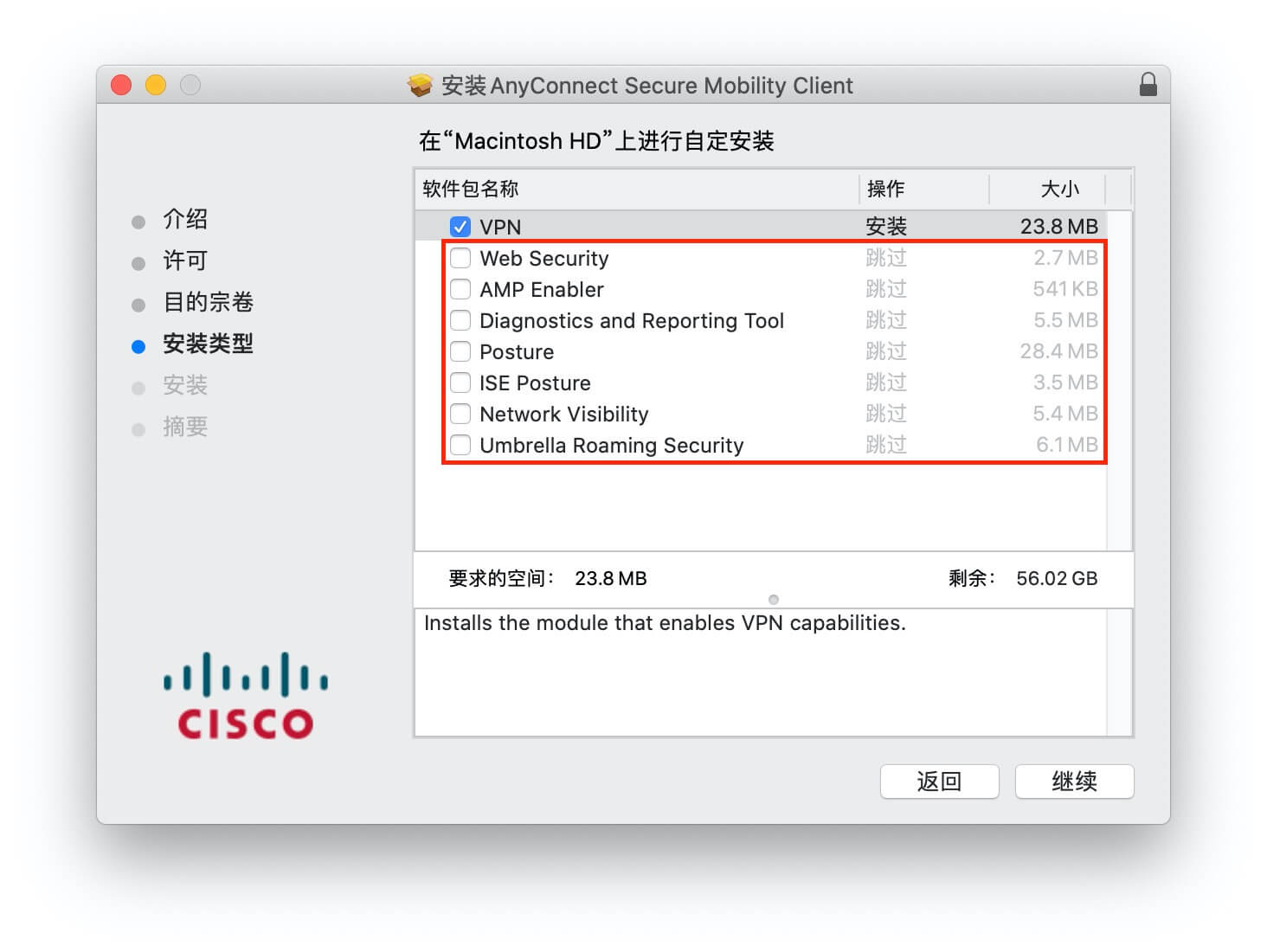

macOS 客户端仅需安装VPN,取消勾选其他组件.

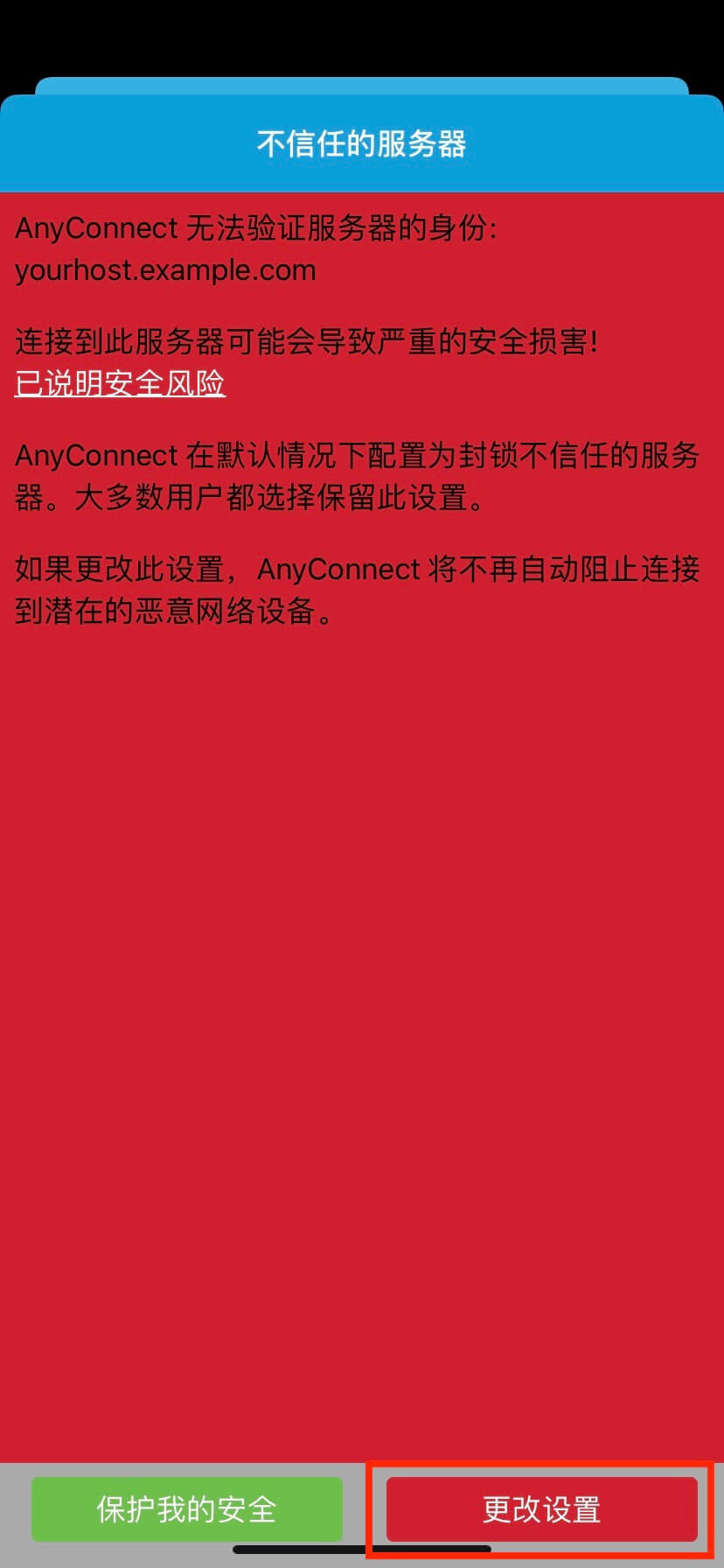

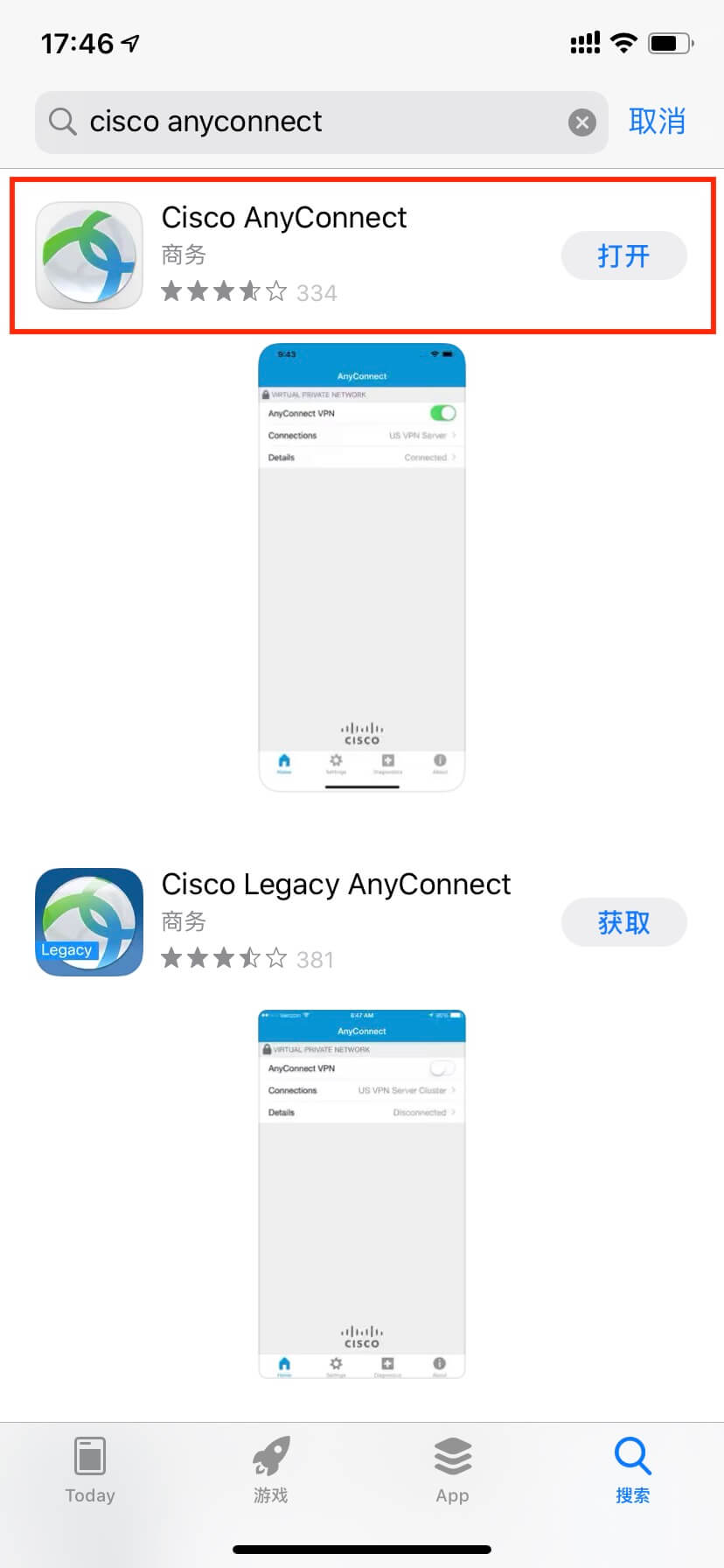

iOS 客户端


结语

本文详细介绍了 OpenWRT 路由器 OpenConnect VPN 的基础配置,目前已经可以正常使用账号密码连接.如果希望通过部署自签 CA 根证书和用户证书来实现更安全和方便的登录需求,可以参考下篇:

本文为 Stille 原创文章.经实践,测试,整理发布.如需转载请联系作者获得授权,并注明转载地址.
